LEMSVC磁控式动态补偿装置

概述:

LEMSVC磁控式动态补偿装置，适用于无功负荷变化频繁，要求无功补偿速度快、精度高的场合，通过自动、快速、平滑连续调节MCR的感性无功输出，实现改善系统功率因数，稳定系统电压，降低系统电压闪变,降低线路、变压器损耗，提供电能质量。LEMSVC广泛应用于具有电弧炉、轧机、矿热炉、提升机、电力机车、电焊机等大型无功冲击设备的企业用户，以及风电、光伏发电、电网公司的变电站。

工作原理概述:

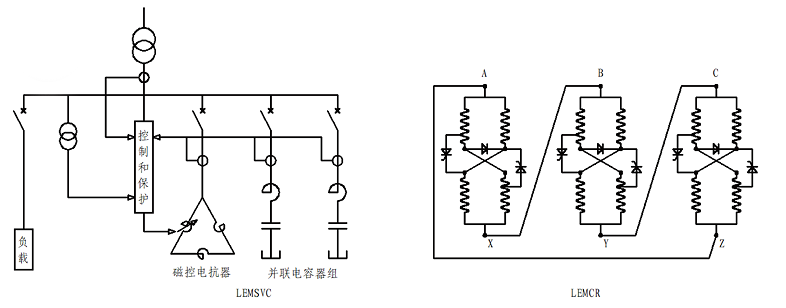

L EMSVC装置一次系统由并联电容补偿滤波支路和MCR支路组成，通过调节MCR输出的感性无功功率，以此感性无功功率来抵消电容器组的容性无功功率，从而实现正负无功、连续可调的柔性补偿。MCR磁控电抗器采用并联磁路漏磁自屏蔽、自耦直流助磁设计和新型铁心设计技术，利用附加直流励磁磁化铁心，通过改变控制绕组中直流电流大小来改变铁心的磁饱和程度，进而改变铁心导磁率，实现无功输出容量的连续可调。

主要优点:

➢可以实现0~100%无功的高速响应、 平滑、无级动态调节。

➢产品无需投切电容 器组，无操作过电压和投切涌流冲击。

➢控制晶闸管端电压低，不承受系统高压，产品可靠性高。

➢磁控产品谐波量小，对电容器组无任何不良影响。

➢占地面积小，布置灵活，可户外或室内安装。

➢安装调试方便， 免维护运行，使用年限超过20年

产品参数:

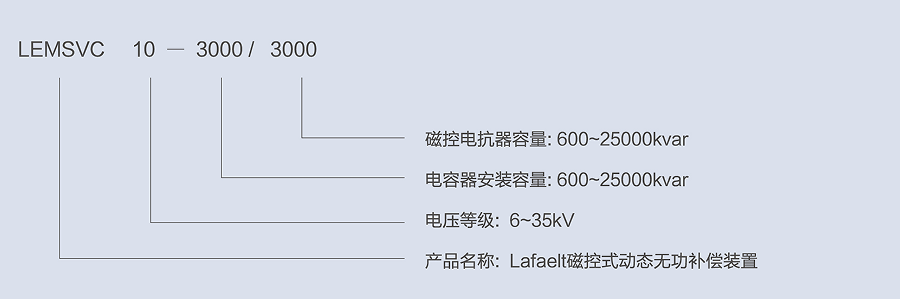

型号说明:
