LEHSVG高压静止无功发生器

概述:

LEHSVG高压静止无功发生器，以多片DSP+FPGA为控制核心，采用瞬时无功理论控制技术、FFT快速谐波计算技术、大功率IGBT驱动技术，以高可靠性、易操作、高性能为设计目标，能够快速连续地提供容性或感性无功功率，实现恒考核点无功功率、恒考核点电压和恒考核点功率因数，以及综合补偿等多种控制模式。L EHSVG高压静止无功发生器，不仅可以自动补偿无功，还可以同时动态补偿谐波，保障电力系统稳定地运行，适合于无功响应时间要求严格的场合，如轧钢、炼钢、提升类以及冲击性负荷。

工作原理概述:

LEHSVG高压静止无功发生器由控制柜、功率柜、电抗器组成，装置控制系统采集电网电压、电流信号，采用瞬时无功控制理各单元输出电压叠加，形成多电平高压输出，通过电抗器连接到电网，输出可控的无功电流。功率单元采用级联式H桥电路结各单元输出电压叠加，形成多电平高压输出，通过电抗器连接到电网，输出可控的无功电流。功率单元采用级联式H桥电路结构，功率单元串联，输出叠加成高压，通过电抗器接入电网;功率单元模块化设计，各单元可以互换。

主要优点:

➢响应快速: 全系列采用瞬时无功理论，控制器响应时间≤1ms,全功率响应时间≤5ms。

➢负序抑制: 能够快速的补偿由于负载不平衡所产生的负序电流，始终保证流入电网的三相电流平衡。

➢模式多样: 具有恒无功功率、恒功率因数、恒电压、负序补偿等模式，可在线转换运行模式。

➢谐波治理: 装置可有效补偿13次及以下谐波，补偿率最多可达92%。

➢保护齐全: 保护策略包括器件级保护10us、装置级保护0.5- 1ms和系统级保护5- -2000ms三级。

➢模块设计: 功率单元、供电电源、主控系统、二次配线等采用模块化设计，便于现场安装与维护。

➢提前预警: 实时监测每个功率单元的温度，当多个单元温度超过设定警值时，发出声光报警。

产品参数:

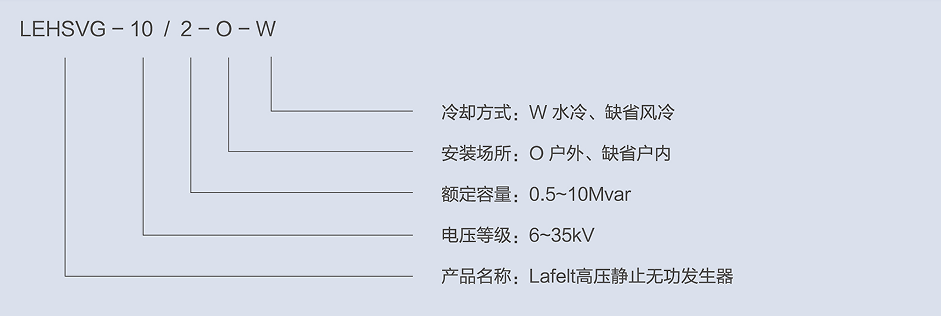

型号说明:
