概述:
Sscap智能组合式低压并联电容器(以下简称智能电容器)是由智能测控单元、智能型过零投切继电器、智能保护单元、两台(△型) 或一台(Y型)低压自愈式电力电容器组成一个独立完整的智能补偿单元。替代由无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。
本产品既可单台使用,也可多台组网构成补偿系统使用;既可三相补偿,也可三相和分相混合补偿。改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好,体积更小,功耗更低,价格更廉,成本更加节约,使用更加灵活,维护更方便,使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。
使用环境:
►海拔高度:≦2000米
►大气压力:79.5~106.0Kpa
►环境温度:-25~55℃:
►周围环境:无导电尘埃、无易燃介质、无腐蚀性气体
►相对湿度:40℃, 20~90%
产品特点:
►过零投切
过零投切功能由核心器件智能型过零投切继电器实现零电压投、零电流切,即“过零投切”,降低系统功耗。因此电容器投切过程无涌流冲击、无切除过电压、无燃弧现象。
►保护功能
智能电容器既有过电压、欠电压、失压保护、短路保护、电容器过温保护等功能,有效保障电容器安全,延长设备寿命。低压电力电容器体内温度保护是其重要保护之一,工作电源电压过高、过谐波及环境温度过高均会严重影响低压电力电容器的使用寿命。设置低压电力电容器体内温度保护,可以在其体内温度超值时退出运行,从而延长低压电力电容器的使用寿命。
►智能网络功能
控制器可要可不要,智能电容器可自成系统工作,实现低压无功自动补偿功能,个别智能式无功补偿电容器故障后自动退出, 并不影响其余工作。采用智能网络技术,构建485通讯网络,多台电容器并联使用,自动生成一个网络。
►故障自诊断
通过实时检测智能电容器内部过零投切开关、断路器、电容器等零部件运行状况,并在显示器实时中文提示,便于故障快速定位,从而实现免维护。
►接线简单
多台电容器组屏安装,生产工时比传统模式减少60%以上,同时减少80%连接线,减少80%的节点,柜内简洁,在使用现场快速组装,不仅降低了生产,还大大提高了成套厂的生产效率。安装维护方便。
►积木式结构
产品标准化、模块化,取代了传统的空气开关、交流接触器、可控硅、热继电器、电容器,将其功能合为一个整体,发热量小,组屏安装的时候采用积木堆积方式,电容器损坏时只需单体简单快速更换。
►维护方便
液晶屏中文显示保护动作类型,有缺相、过流、过温、三相不平衡、谐波等;智能电容器具备自诊断功能,可以在液晶屏上反映电子开关、电容器、智能模块、网络通讯等故障,有利于现场故障查找,电容器损坏时只需单体简单快速更换,实现免维护。

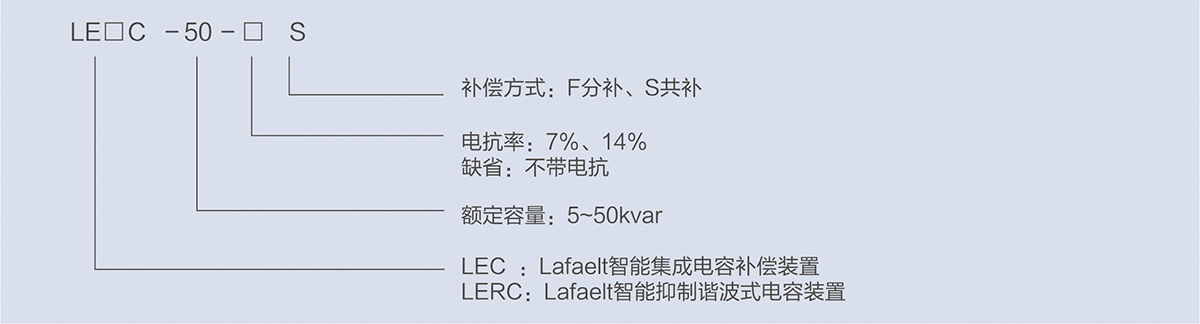

型号说明:
备注:LEC系列共补型智能电容器,单个最大容量为50kvar;其他型号单个最大容量为40kvar
主要产品型号及数据表:
智能集成电容补偿装置

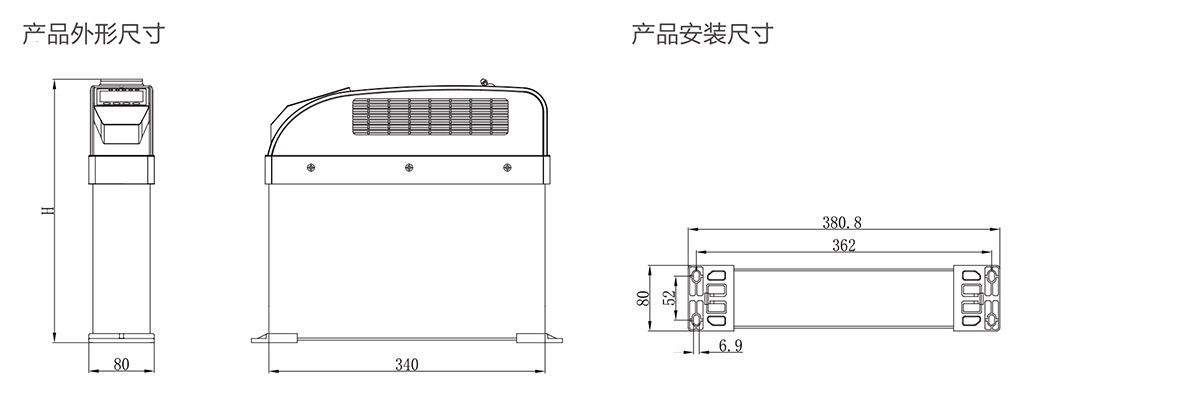

补偿方式 | 规格型号 | 容量kvar | 外形尺寸mm (L*W*H ) | 安装孔距mm (E*F) |
共补 | LEC-10/10-S | 20 | 340*80*250 | 362*52 |
LEC-15/15-S | 30 | 340*80*300 | ||
LEC-10/20-S | 30 | 340*80*300 | ||
LEC-20/20-S | 40 | 340*80*300 | ||
分补 | LEC-10-F | 10 | 340*80*250 | |
LEC-15-F | 15 | 340*80*270 | ||
LEC-20-F | 20 | 340*80*270 | ||
LEC-25-F | 25 | 340*80*300 | ||
LEC-30-F | 30 | 340*80*330 |

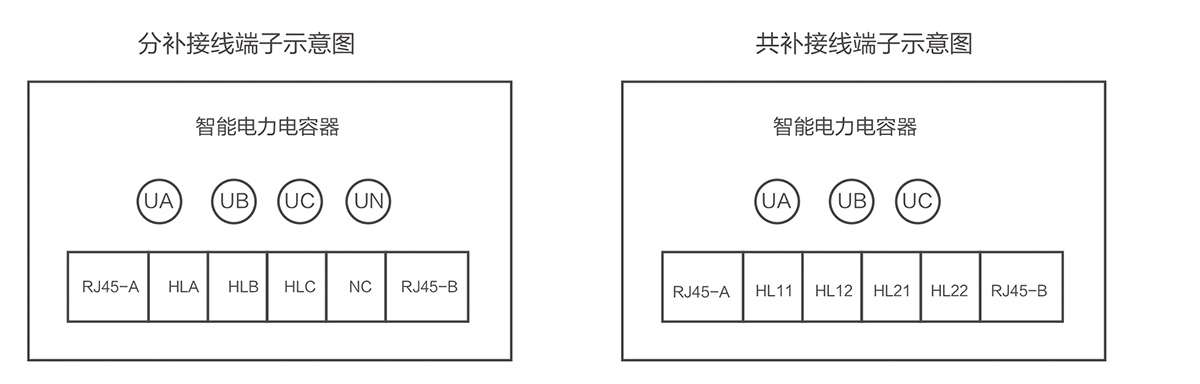

产品端子定义:
序号 | 分补端子定义 | 共补端子定义 | ||||
定义 | 说明 | 定义 | 说明 | |||
1 | RJ45-A | 网络线通信接口 | RJ45-A | 网络线通信接口 | ||
2 | HLA | A相投入指示灯端子 | 分别接在220V指示灯其中一个接线端子,指示灯另一个端子接N线 | HL11 | 第一组投入指示灯端子 | 接在380V指示灯两个接线端 |
3 | HLB | B相投入指示灯端子 | HL12 | 第二组投入指示灯端子 | ||
4 | HLC | C相投入指示灯端子 | HL21 | 第二组投入指示灯端子 | ||
5 | NC | 空 | HL22 | 第二组投入指示灯端子 | ||
6 | RJ45-B | 网络线通信接口 | RJ45-B | 网络线通信接口 |
主要产品型号及数据表:
智能消谐无功补偿装置

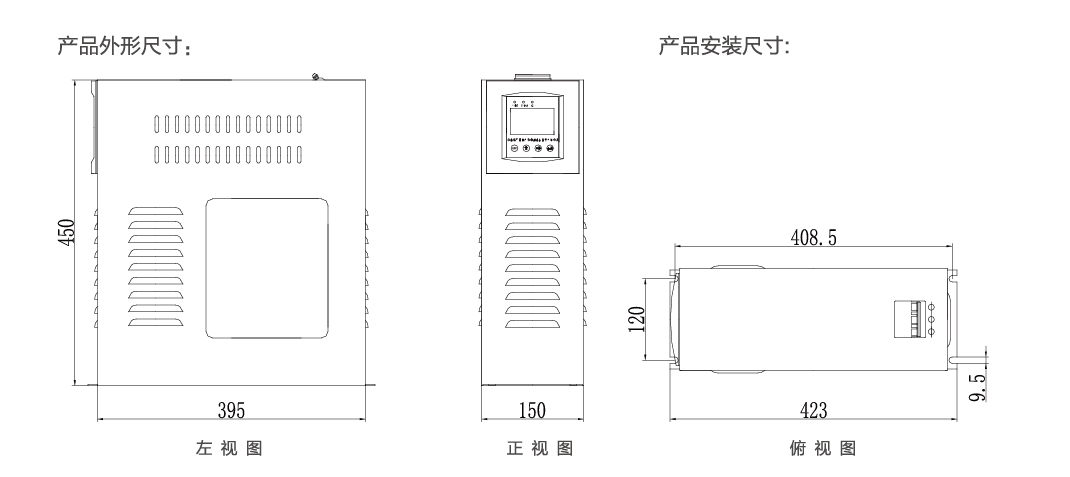

补偿方式 | 规格型号 | 容量kvar | 外形尺寸mm (L*W*H ) | 安装孔距mm (E*F) |
共补 | LERC-20-7S | 20 | 395*150*450 | 408.5*120 |
LERC-25-7S | 25 | |||
LERC-30-7S | 30 | |||
LERC-40-7S | 40 | |||
分补 | LERC-15-7F | 15 | ||
LERC-20-7F | 20 | |||
LERC-30-7F | 30 | |||
LERC-40-7F | 40 |

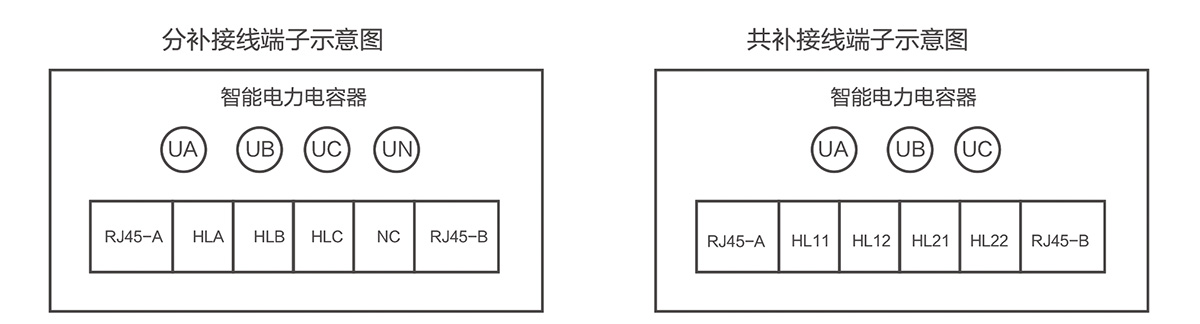

产品端子定义:
序号 | 分补端子定义 | 分补端子定义 | ||||
定义 | 说明 | 定义 | 说明 | |||
1 | RJ45-A | 网络线通信接口 | RJ45-A | 网络线通信接口 | ||
2 | HLA | A相投入指示灯端子 | 分别接在220V指示 的一个接线端子,指 示灯另一个端子接N线 | HL11 | 第一组投入指示灯端子 | 按380V指示灯的两个接线端 |
3 | HLB | B相投入指示灯端子 | HL12 | 第二组投入指示灯端子 | ||
4 | HLC | C相投入指示灯端子 | NC | 空 | ||
5 | NC | 空 | NC | 空 | ||
6 | RJ45-B | 网络线通信接口 | RJ45-B | 网络线通信接口 |
主要技术参数
工作电压: | AC220V±20% 50Hz ±10% |
取样电压: | 三相四线 AC220V ± 20% 50Hz ±10% |
取样电流: | AC三相0~5A |
可带电容数: | 最多28路(共补+分补) |
整机功耗: | ≦12VA |
测量灵敏度: | 100mA |

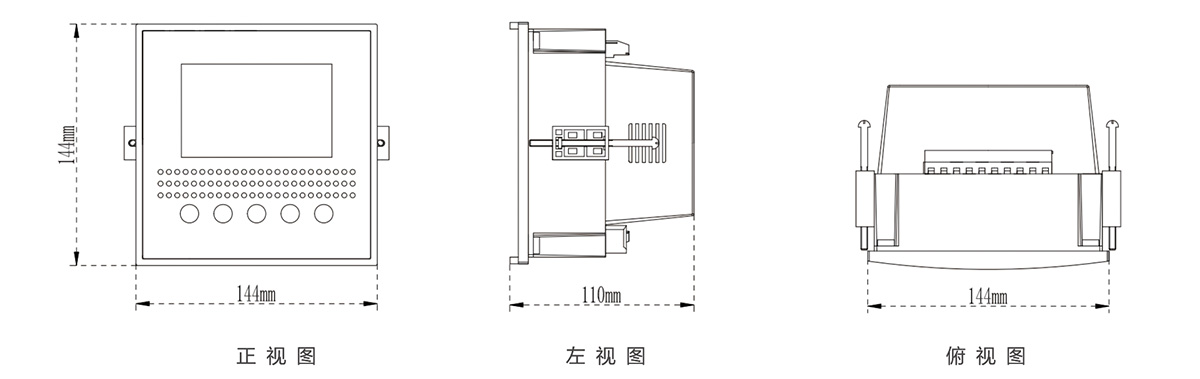

控制器外形简装尺寸
常规控制器尺寸138*138mm,如需定制尺寸,请特殊注明。

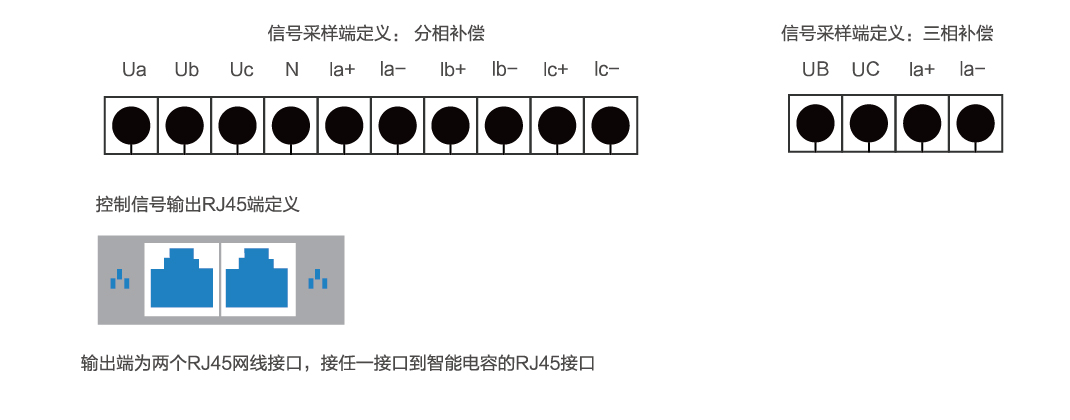

智能电容控制器端子定义
输出端为两个RJ45网线接口,接任一接口到智能电容的RJ45接口

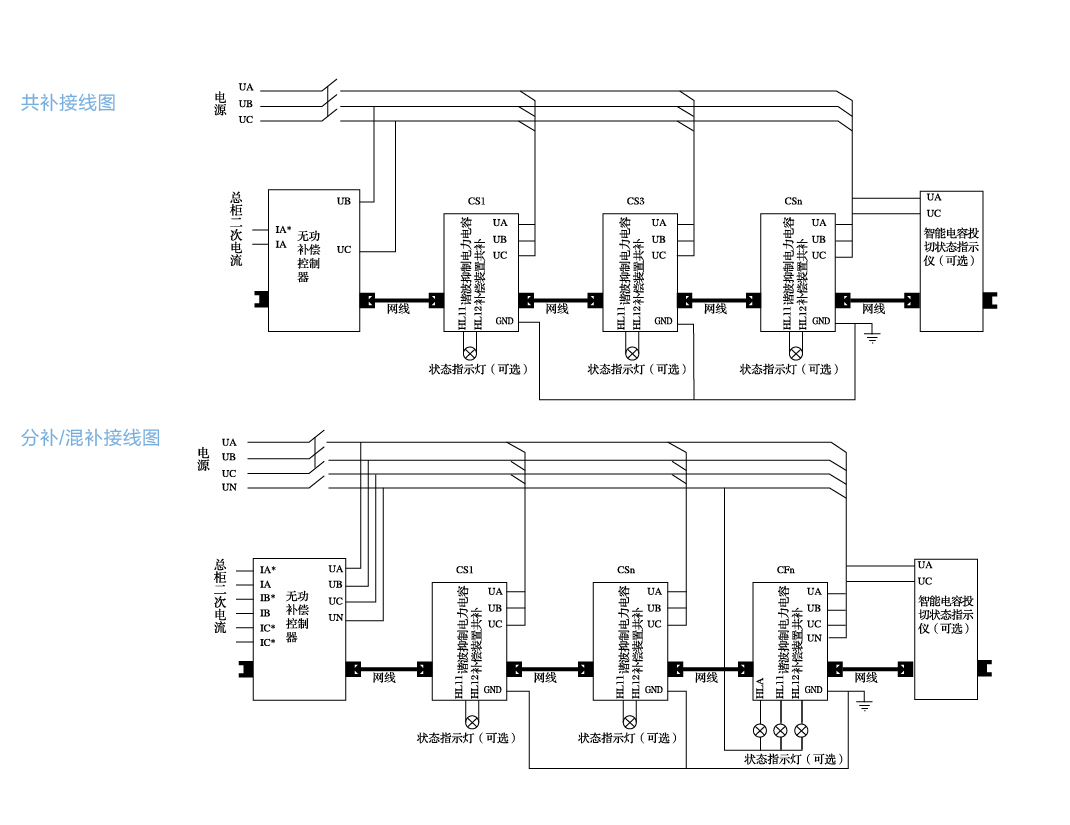

混合补偿接线图
备注:上图中共补智能电容器为谐波抑制型,指示灯只需接一个,如果使用的为纯电容型共补智能电容器,则需接两个指示灯
