LRTS低压动态无功补偿装置

概述:

大型焊接设备、行车吊车、变频装置等非线性负载，需要实时的地从电网中获得大量无功，由此而导致的电压波动以及闪变现象在电网上日益严重，因此对系统中的其他设备及控制装置产生不利影响。

LRTS低压动态无功补偿装置是一个基于DSP控制的电力电子系统，可以实时地进行无功补偿改善系统功率因数，稳定系统电压以及减少电压闪变。

特点:

LRTS低压动态无功补偿装置由Esicap功率因数校正电容器、Antidr调谐电抗器、Opzts可控硅开关、Uppf功率因数控制器、断路器、熔断器、避雷器、温控器、风机、电压电流表、电流互感器柜体及其他附件等组成。

►器件合理布置：电容器电抗器分层放置，使电容不受电抗器发热影响，延长电容使用寿命。

►三相四线动态补偿控制系统，动态响应速度5ms,快速补偿变化的无功。

►多种调谐频率可选，抑制3次，5次，7次谐波，保护电容器，防止系统谐振。

►过零投切：有效防止无功引起的电压闪变、晶闸管模块电压过零点投切，无瞬态过程。

►国际品牌配件：采用高通风量风扇，ABB、施耐德等国际著名厂商断路器，熔断器等器件，确保整柜性能。

►分体式结构设计：柜内布局整齐美观、利于通风散热、延长使用寿命，安装维护方便。

►通用性强：涵盖GGD、GCK、GCS、MNS、OKKEN、BLOKSET、SIKUS、MODAN6000 等多种柜型。

►工程经验丰富：国内众多典型案例，经验丰富，可以做到跟低压柜完美并柜。

►细致专业服务：个性化定制服务，针对特殊配电系统（例如三相200V系统），定制补偿方案，完善解决无功补偿问题。

应用:

LRTS低压动态无功补偿装置主要应用大型焊接设备、行车吊车、变频装置等非线性负载，需要实时的从电网中获得大量无功, 新能源汽车、集成电路等行业无功需求变化快，引起闪变严重，需要快速无功补偿。

技术参数:

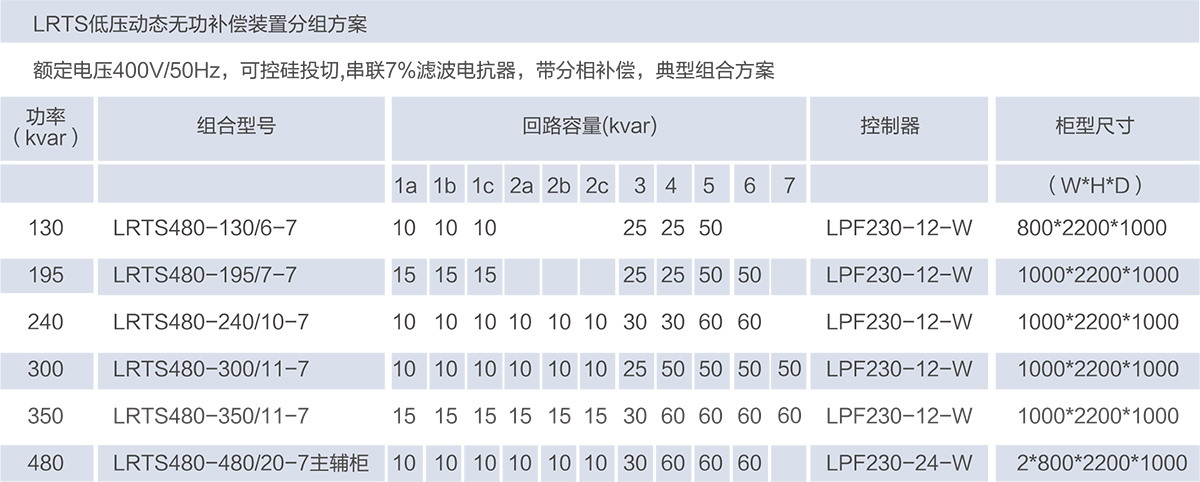

典型配置:

注：无功补偿柜为混合补偿时，为保证散热，单柜容量超过350kvar建议分成主辅柜；

串联14%滤波电抗器，带分相补偿，型号为LRTS525-300/11-14、LRTS525-480/20-14主辅柜等。
