Hvpcap高压功率因数校正电容器

概述:

Hvpcap高压功率因数校正电容器用于频率50/60Hz电力系统，主要用来提高系统功率因数，改善电网电压质量和降低电路损耗，提高变压器使用效率，充分发挥发电、供电设备的能效，因为具备良好的电气性能，Hvpcap高压功率因数校正电容器尤其适合在暂态电压较高的系统电网或高压滤波回路中使用。利于节能减排，节约能效。

主要优点:

► 采用全膜电介质及无氯、环保型绝缘油，可靠的绝缘能力，确保Hvpcap高压功率因数校正电容器在复杂的电力系统中长期稳定运行。

► Hvpcap高压功率因数校正电容器依托特有的内熔丝应断点设计，安秒特性优异，动作精确可靠。

► 铝箔折边外凸结构设计，改善了极板边缘电场分布情况，提高了 Hvpcap高压功率因数校正电容器局放能力。

► 表面特殊喷砂处理，使Hvpcap高压功率因数校正电容器外壳更加坚固、耐磨、耐腐，减少泄露可能，延长使用周期。

技术参数:

执行标准	IEC60871-1/EN60871
工作电压	6~10kv
额定频率	50/60Hz
介质	聚丙烯薄膜、环保型绝缘油
产品损耗	损耗等级≦0.07W/kvar
最大电流允许值	1.5ln长期运行
最大电压允许值	1.1 5Un
电容偏差值	电容偏差不超过（-5%~+10%） Cn
外壳材质	不锈钢钢板
安全保护	内熔丝（或外熔丝）保护
运行环境	(-40~+50) °C

Hvpcap系列常用规格选型表

适用于系统电压6kv，电抗率6%的无功补偿装置

型号	系统电压 kV	额定容量 kvar	额定电容 uF	L (mm)	B (mm)	h (mm)	H (mm)	h1 (mm)	D (mm)
LHCP6.6/√3-50	6	50	10.96	383	140	100	180	400	250
LHCP6.6/√3-67		67	14.69	383	140	100	225	445	250
LHCP6.6√3-100		100	21.92	383	140	134	310	530	250
LHCP6.6/√3-134		134	29.38	383	140	160	380	600	250
LHCP6.6/√3-150		150	32.88	383	140	160	415	635	250
LHCP6.6/√3-167		167	36.61	383	140	160	455	675	250
LHCP6.6/√3-200		200	43.84	383	180	160	415	635	250
LHCP6.6/√3 234		234	51.30	383	180	160	475	695	250
LHCP6.6/√3-250		250	54.81	383	180	160	500	720	250
LHCP6.6/√3-267		267	58.53	383	180	160	535	755	250
LHCP6.6/√3-300		300	65.77	383	180	160	590	810	250
LHCP6.6√3-334		334	73.22	383	180	200	650	870	250
LHCP6.6/√3-400		400	87.69	383	180	200	760	980	250
LHCP6.6/√3-500		500	109.61	383	195	200	870	1090	250

尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电Lafaelt。

适用于系统电压6kv，电抗率12%的无功补偿装置

型号	系统电压 kV	额定容量 kvar	额定电容 uF	L (mm)	B (mm)	h (mm)	H (mm)	h1 (mm)	D (mm)
LHCP7.2/√3-50	6	50	9.21	383	140	100	185	405	250
LHCP7.2/√3-67		67	12.34	383	140	100	230	450	250
LHCP7.2/√3-100		1000	18.42	383	140	134	300	520	250
LHCP7.2/√3-134		134	24.68	383	140	160	370	590	250
LHCP7.2/√3-150		150	27.63	383	140	160	405	625	250
LHCP7.2/√3-167		167	30.76	383	140	160	445	665	250
LHCP7.2/√3-200		200	36.84	383	180	160	410	630	250
LHCP7.2/√3-234		234	43.10	383	180	160	465	685	250
LHCP7.2/√3-250		250	46.05	383	180	160	490	710	250
LHCP7.2/√3-267		267	49.18	383	180	160	520	740	250
LHCP7.2/√3-300		300	55.26	383	180	160	575	795	250
LHCP7.2/√3- 334		334	61.53	383	180	160	635	855	250
LHCP7.2/√3- 400		400	73.68	383	180	200	745	965	250
LHCP7.2/√3-500		500	92.10	383	195	200	850	1070	250

尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电Lafaelt。

适用于系统电压10kv，电抗率6%的无功补偿装置

型号	系统电压 kV	额定容量 kvar	额定电容 uF	L(mm)	B(mm)	h (mm)	H(mm)	h1(mm)	D (mm)
LHCP11/√3-50	10	50	3.95	383	140	100	185	485	250
LHCP11/√3-67		67	5.29	383	140	100	225	525	250
LHCP11/√3-100		100	7.89	383	140	134	295	595	250
LHCP11/√3-134		134	10.58	383	140	160	400	700	250
LHCP11/√33-150		150	11.84	383	140	160	435	735	250
LHCP11/√3-167		167	13.18	383	140	160	460	760	250
LHCP11/√3-200		200	15.78	383	140	160	510	810	250
LHCP11/√3-234		234	18.47	383	180	160	475	775	250
LHCP11/√3-250		250	19.73	383	180	160	505	805	250
LHCP11/√3-267		267	21.07	383	180	160	530	830	250
LHCP11/√3-300		300	23.68	383	180	160	590	890	250
LHCP11/√3- 334		334	26.36	383	180	160	645	945	250
LHCP11/√3- 400		400	31.57	383	180	200	760	1060	250
LHCP11/√3-500		500	39.46	383	195	200	865	1165	250

尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电Lafaelt。

适用于系统电压10kv，电抗率12%的无功补偿装置

型号	系统电压 kV	额定容量 kvar	额定电容 uF	L(mm)	B(mm)	h(mm)	H(mm)	h1(mm)	D (mm)
LHCP12/√3-50	10	50	3.32	383	140	100	185	485	250
LHCP12/√3-67		67	4.44	383	140	100	225	525	250
LHCP12/√3-100		100	6.63	383	140	134	295	595	250
LHCP12/√3-134		134	8.89	383	140	160	390	690	250
LHCP12/√3-150		150	9.95	383	140	160	430	730	250
LHCP12/√3-167		167	11.07	383	140	160	460	760	250
LHCP12/√3-200		200	13.26	383	140	160	510	810	250
LHCP12/√3-234		234	15.52	383	180	160	475	775	250
LHCP12/√3-250		250	16.58	383	180	160	505	805	250
LHCP12/√3-267		267	17.71	383	180	160	530	830	250
LHCP12/√3- 300		300	19.89	383	180	160	590	890	250
LHCP12/√3-334		334	22.15	383	180	160	645	945	250
LHCP12/√3- 400		400	26.53	383	180	200	760	1060	250
LHCP12/√3-500		500	33.16	383	195	200	865	1165	250

尺寸变化恕不通知，以实际交货产品为准；如有疑问，请致电Lafaelt。

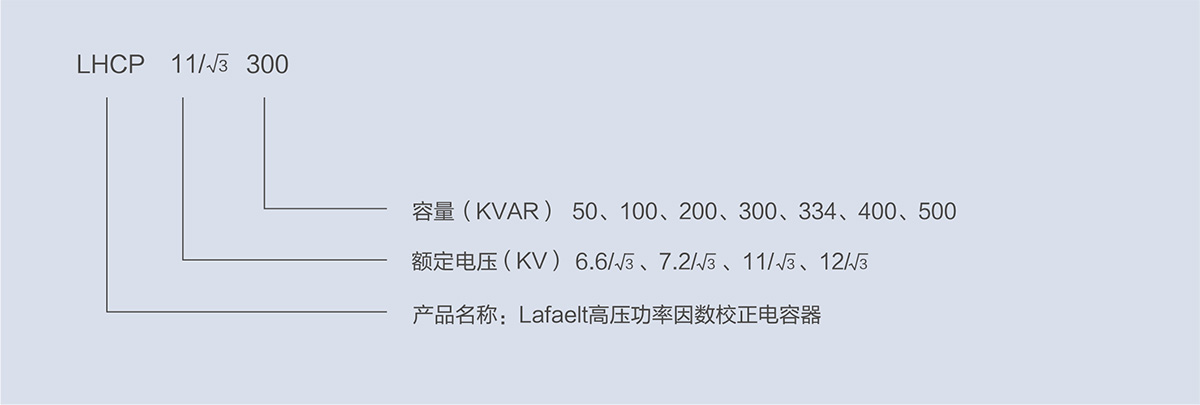

型号说明:
